Как найти сопротивление в электротехнике с примером расчёта

Разобраться, каким образом вычисляют параметр, который ограничивает ток в электрической цепи, не так сложно, как кажется на первый взгляд. Понимание того, как именно определяется этот важный компонент, понадобится при анализе разнообразных схем и устройств. В этой статье мы рассмотрим наглядный пример вычисления такого параметра, который помогает контролировать работу электронных систем. Для тех, кто хочет глубже погрузиться в тему и увидеть все детали процесса – рекомендуем в начале и в конце материала посмотреть специальные видеоролики, где шаг за шагом объясняется, как правильно выполнять расчёты и применять их на практике.

Расчет сопротивления по закону Ома: теория и практика в электрических цепях

Чтобы рассчитать сопротивление, нужно четко понимать соотношение между напряжением, током и сопротивлением. В практической деятельности применение закона Ома помогает не только оценить параметры существующих элементов цепи, но и спроектировать новые узлы, где требуется определенный уровень сопротивления для стабилизации работы.

Теоретические основы вычисления сопротивления

Закон Ома гласит, что величина сопротивления прямо влияет на силу тока при заданном напряжении. Таким образом, зная напряжение, подаваемое на цепь, и величину тока, протекающего через нее, можно без труда найти сопротивление. Этот принцип особенно полезен при диагностике цепей, когда необходимо выявить неисправный участок или подтвердить корректность работы компонентов.

Для наглядности рассмотрим типичный пример: на резистор подано напряжение около 12 вольт, а ток, измеренный с помощью амперметра – 0,3 ампера. Исходя из закона Ома, сопротивление рассчитывается как отношение напряжения к току. В данном случае сопротивление составит примерно 40 Ом. Такие простые подсчёты актуальны при выборе резисторов для стабилизации напряжения или ограничении тока в различных устройствах.

Практические советы при расчете и измерении сопротивления

• Используйте точные приборы. Для получения корректных значений важно проверять напряжение и ток мультиметрами или специализированными измерительными приборами с минимальной погрешностью.
• Учитывайте условия цепи. Результаты расчета зачастую зависят от температуры и частоты сигнала, поэтому для высокоточных систем часто необходимо добавить корректирующие коэффициенты.
• Проверяйте состояние проводников. Износ или окисление контактов могут значительно исказить измерения и привести к неверному определению сопротивления.

Для примера возьмем цепь с источником напряжения 24 вольта и нагрузкой, потребляющей ток 0,5 ампера. После замера становится ясно, что сопротивление нагрузки составляет около 48 Ом, что полностью соответствует заданным характеристикам резистора. Такое практическое применение закона Ома показывает, насколько важен правильный расчет сопротивления для обеспечения эффективной и безопасной работы электронных устройств.

Определение сопротивления при последовательном и параллельном соединении резисторов

На практике часто встречаются комбинации из нескольких резисторов, где результат зависит от типа соединения. Знание того, как найти сопротивление в этих случаях, помогает сократить время на монтаж и избежать ошибок, которые могут привести к неправильной работе цепи или даже повреждению оборудования.

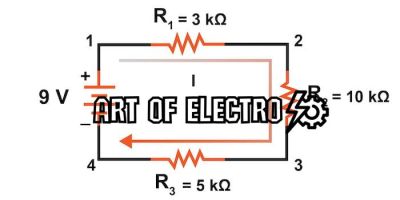

Последовательное соединение резисторов

В последовательной цепи резисторы соединены друг за другом, так что ток проходит через каждый из них последовательно. Такой способ соединения характерен тем, что общее сопротивление увеличивается – оно равно сумме всех отдельных сопротивлений. Это важно помнить, когда требуется повысить сопротивление цепи, используя несколько резисторов меньшей мощности или номинала.

Пример из практики: если у вас есть три резистора с сопротивлениями 100, 200 и 300 Ом, подключенные последовательно, то общее сопротивление будет равно 600 Ом. Такой расчет помогает правильно подобрать источник питания и рассчитать ток через цепь.

Параллельное соединение резисторов

Когда резисторы соединены параллельно, их концы присоединены к одним и тем же точкам цепи. В этом случае общее сопротивление меньше, чем сопротивление наименьшего резистора из группы. Это связано с тем, что к цепи подключается несколько параллельных путей для тока, что снижает общее сопротивление.

Для наглядности рассмотрим пример: два резистора по 100 Ом соединены параллельно. Результирующее сопротивление будет около 50 Ом, что практически в два раза меньше сопротивления одного резистора. Такой подход широко применяется для снижения сопротивления без необходимости использования одного резистора с высоким номиналом.

• При последовательном соединении важно помнить, что увеличение сопротивления идет напрямую от суммы всех компонентов.
• Параллельное соединение уменьшает общее сопротивление, что полезно для повышения пропускной способности цепи.
• При расчетах всегда учитывайте реальные допуски и тепловыделение резисторов – это влияет на точность и долговечность схемы.

Понимание этих принципов и правильный расчет сопротивления позволяют избежать типичных ошибок в электротехнике и обеспечить надежность устройств, с которыми вы работаете ежедневно.

Практическое измерение сопротивления мультиметром: итоги и рекомендации

Для работы требуется отключить питание цепи и убедиться, что объект измерения не подключен к источнику напряжения. Только при соблюдении этих условий мультиметр покажет корректные значения.

Основные шаги для измерения сопротивления мультиметром:

1. Выбрать режим измерения сопротивления на мультиметре.
2. Обнулить прибор, если это предусмотрено его функцией.
3. Подключить щупы к двум точкам цепи или элемента, сопротивление которого нужно определить.
4. Считать показания с дисплея и сопоставить их с нормальными значениями для данного компонента.

Рекомендации для точных замеров:

• Обеспечить надежный контакт щупов и объекта измерения.
• Не проводить измерения в работающей цепи.
• Проверять элемент на наличие повреждений или загрязнений перед замером.
• Использовать подходящие интервалы измерений на мультиметре для оптимальной точности.

Правильное применение мультиметра для измерения сопротивления помогает быстро диагностировать неисправности и контролировать качество компонентов, что важно в любой практике электротехники.
