Как собрать аккумулятор 36 вольт своими руками: пошаговая инструкция по сборке АКБ на 36В

Если хочется получить мощный и надежный источник энергии для электровелосипеда, самодельного скутера или другого устройства, то понимание, как правильно соединить литиевые элементы в блок на 36 вольт, будет очень кстати. Важно не просто знать, какие аккумуляторы нужны, но и как грамотно их подключить, чтобы обеспечить нужное напряжение и емкость без риска для безопасности. Для тех, кто предпочитает визуальное обучение, советую перед чтением и после изучения текста взглянуть на видео – там шаг за шагом демонстрируется весь процесс и раскрываются важные нюансы, которые сложно передать только словами.

Как собрать аккумуляторную батарею на 36 вольт: пошаговое руководство

Рассмотрим основные этапы сборки, начиная с выбора аккумуляторных ячеек и заканчивая тестированием готового аккумулятора. Основное внимание уделим последовательному и параллельному соединению элементов для получения нужного напряжения и емкости.

Выбор аккумуляторных элементов и подготовка

Для сборки аккумулятора на 36 В чаще всего используют литиевые (Li-ion) или литий-железо-фосфатные (LiFePO4) элементы с номинальным напряжением около 3,6–3,7 В на ячейку. Чтобы получить сумму в 36 В, понадобится последовательное соединение примерно 10 таких элементов (10S), поскольку 10 х 3,6 В = 36 В.

Емкость аккумулятора определяется количеством параллельных сборок, например 10S4P означает 10 ячеек последовательно и 4 таких параллельных группы – итоговая емкость будет в четыре раза больше, чем у одной ячейки.

• Проверка ячеек. Перед сборкой обязательно измерьте напряжение каждой ячейки. Оно должно быть примерно одинаковым, иначе это приведет к неравномерной зарядке и быстрой деградации аккумулятора.
• Балансировка. Для продления срока службы и безопасности необходима установка балансировочного контроллера (BMS), который контролирует заряд и разряд каждой ячейки.

Последовательное и параллельное соединение элементов

Правильное соединение ячеек – основа работы аккумулятора на 36 вольт. Последовательное соединение позволяет суммировать напряжение, а параллельное – увеличить емкость и ток отдачи.

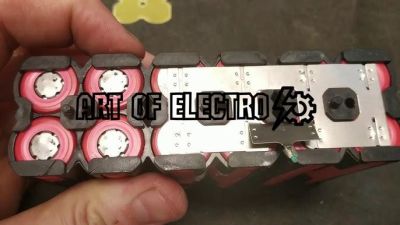

1. Сначала соедините отдельные ячейки параллельно, чтобы получить нужную емкость. Для этого положите выбранное количество элементов рядом и соедините положительные клеммы вместе, отрицательные – соответственно тоже. Этот этап покажет ваши навыки аккуратности, так как надежные контакты – залог безопасности.
2. Затем соберите полученные параллельные группы последовательно, соединяя положительный контакт первой группы с отрицательным контактом второй. Так проделайте с каждым блоком ячеек, пока не сформируется цепь из 10 последовательно соединенных групп.
3. Обязательно используйте специальные монтажные полосы или медные шины с достаточным сечением. Они должны выдерживать максимальный ток нагрузки, не нагреваясь.

Обратите внимание, что при пайке элементов важно не перегревать ячейки, чтобы не повредить внутренние химические компоненты. Используйте паяльник с регулируемой температурой и минимизируйте время пайки каждого контакта.

Установка системы управления батареей (BMS)

Установка BMS – обязательный этап при сборке аккумулятора на 36 вольт. Этот модуль берёт на себя функции контроля баланса зарядов ячеек, защиты от перезаряда, переразряда и короткого замыкания.

• При выборе BMS ориентируйтесь на ток нагрузки вашего аккумулятора – он должен быть минимум равен максимальному току, который вы предполагаете использовать.
• Подключение BMS происходит по специальной схеме: к каждой ячейке или серии ячеек подключаются балансировочные провода, а основные силовые клеммы устанавливаются между положительной и отрицательной шиной аккумулятора.
• После подключения BMS рекомендуется провести тест правильности работы контроллера и балансировочной функции, используя мультиметр и зарядное устройство с функцией балансировки.

Финишные проверки и сборка корпуса

Когда все элементы собраны и подключены, уделите внимание изоляции и защите аккумулятора. Надежный корпус защитит от механических повреждений и попадания влаги. Важно обеспечить вентиляцию, так как аккумуляторы при эксплуатации выделяют тепло.

Перед запуском в работу рекомендуется провести полный цикл зарядки и разрядки аккумулятора под контролем, чтобы убедиться в его стабильной работе и эффективности.

Выбор и подготовка элементов питания для сборки 36-вольтового АКБ

Чаще всего для достижения необходимого напряжения соединяют последовательно 10 элементов. При этом не менее важным является выбор емкости и максимального тока разряда, чтобы аккумулятор мог обеспечить требуемую энергию для вашего устройства. От выбора качественных элементов питания также зависит риск возникновения теплового разгона и других проблем при эксплуатации.

Критерии выбора элементов питания

• Емкость и ток разряда. Подбирайте элементы с равной или близкой емкостью – например, 2500–3500 мАч для широкого спектра применения. Максимальный ток разряда должен соответствовать рабочим требованиям вашего устройства: для электровелосипеда это может быть 20–30 ампер постоянного тока.
• Тип ячеек. Литий-ионные элементы формата 18650 или 21700 наиболее популярны благодаря хорошему соотношению емкости и габаритов. Литий-железофосфатные ячейки обладают большей стабильностью и долговечностью, но обычно имеют чуть меньшую энергоемкость.
• Производитель и качество. Рекомендуется приобретать элементы питания от проверенных брендов с хорошей репутацией. Не стоит экономить на базе, ведь дешёвые или восстановленные элементы могут не только быстрее выходить из строя, но и представлять угрозу безопасности.

Подготовка элементов к сборке 36-вольтового аккумулятора

Перед сборкой обязательно проведите детальный осмотр каждого элемента. Ищите видимые дефекты: повреждения корпуса, утечки, вздутия или посторонние запахи. Даже один бракованный элемент может испортить весь аккумулятор или привести к аварии.

Выравнивание по напряжению – также обязательный шаг при подготовке. Для этого заряжевайте все элементы до одинакового напряжения, чтобы избежать дисбаланса в батарее после сборки. Если напряжения заметно отличаются, стоит использовать специализированное зарядное устройство с функцией балансировки или самостоятельно довести уровень заряда до общего среднего значения.

Практические рекомендации

1. Используйте мультиметр для проверки напряжения и внутреннего сопротивления каждой ячейки. Ячейки с высоким сопротивлением или большой разницей в напряжении лучше заменить.
2. Перед монтажом аккумулятора проверьте температуру элементов. При повышении температуры в процессе зарядки или разрядки желательно отложить использование этих элементов.
3. Для сборки 36-вольтового АКБ оптимально применять держатели на 10 ячеек, которые упрощают механическую сборку и уменьшают риск короткого замыкания.
4. При пайке или сварке используйте оборудование профессионального уровня, так как перегрев элементов ухудшает их характеристики и может вызвать деформацию.

Схемы последовательного и параллельного соединения ячеек в аккумуляторе 36 В

Для получения постоянного напряжения около 36 вольт применяют набор из 10 последовательно соединённых литий-ионных ячеек с номинальным напряжением 3,6–3,7 В каждая. Однако в зависимости от задачи и требуемой ёмкости используется соединение нескольких таких «лисочек» параллельно.

Последовательное соединение ячеек

Последовательное соединение обеспечивает суммирование напряжений ячеек. Если каждая ячейка стандартного типа имеет номинал 3,7 В, 10 элементов, соединённых последовательно, дадут около 37 В, что соответствует заявленному напряжению аккумулятора 36 В. Такой способ соединения часто лежит в основе электровелосипедных и электросамокатных аккумуляторов.

Преимущества последовательного соединения:

• Увеличение напряжения для питания устройств с высоким рабочим напряжением.
• Упрощённое управление балансом

Однако при последовательном соединении важно внимательно подбирать одинаковые по ёмкости и внутреннему сопротивлению ячейки. Несоответствие приведёт к быстрому износу слабых элементов и снижению общей ёмкости аккумулятора.

Параллельное соединение ячеек

Параллельное соединение увеличивает ёмкость аккумулятора, складывая токи отдельных групп ячеек, при этом напряжение остаётся равным напряжению одной ячейки. Например, параллельное соединение трёх таких 3,7 В ячеек приведёт к утроению ёмкости при сохранении напряжения в 3,7 В.

При сборке аккумулятора 36 В параллельное соединение часто комбинируется с последовательным: например, если собрать 10 последовательных групп, каждая из которых состоит из 3 параллельно соединённых ячеек, получим аккумулятор с напряжением 36–37 В и ёмкостью, утроенной относительно одного ряда.

Основные плюсы параллельного подключения:

• Увеличение ёмкости и максимального тока отдачи, что важно для мощных устройств.
• Снижение внутреннего сопротивления аккумулятора при большом количестве ячеек.

Минусом является усложнение балансировки и необходимость чтобы все параллельно соединённые ячейки были максимально идентичны по характеристикам. Несоблюдение этого условия может привести к неправильному распределению нагрузки и деградации отдельных ячеек.

Пример практического соединения

В моей практике при сборке аккумулятора 36 В ёмкостью 10 Ач я использовал конфигурацию 10S3P. Это значит 10 ячеек соединенных последовательно (S – series) для нужного напряжения и по 3 ячейки в каждой группе – параллельно (P – parallel) – для увеличения ёмкости. Каждая ячейка имела ёмкость 3,3 Ач, в итоге получилось около 10 Ач, что позволило обеспечить устойчивую работу электровелосипеда при нагрузке до 30 А выхлопного тока.

В процессе подключения я рекомендую использовать медные шины или толстые провода для снижения сопротивления и следить за качеством пайки и изоляции. Также важно установить BMS-модуль (Battery Management System) для контроля баланса и предотвращения перезаряда или переразряда отдельных ячеек – это значительно продлит срок службы вашего аккумулятора 36 В.

Технические особенности балансировки и защиты 36-вольтового аккумулятора

Защитные механизмы контролируют ток, напряжение и температуру, исключая возможные короткие замыкания и перегрев, что значительно повышает безопасность использования аккумулятора и продлевает срок его службы.

Ключевые особенности балансировки и защиты

• Балансирующие платы BMS: контролируют и уравнивают напряжение на каждой ячейке для равномерной работы.
• Защита от перезаряда и переразряда: отключает заряд или нагрузку при достижении критических значений напряжения.
• Контроль температуры: предотвращает перегрев, что снижает риск повреждения и возгорания.
• Защита от короткого замыкания и перегрузки током: обеспечивает безопасность при аварийных ситуациях.
• Мониторинг состояния аккумулятора: помогает своевременно выявлять дефекты и поддерживать оптимальную работоспособность.

Использование качественной системы балансировки и защиты является необходимым условием для создания надежного 36-вольтового аккумулятора, гарантирующего безопасную и эффективную работу устройства.
