Почему корпус бьет током и в чем причины поражения электрическим током от корпуса

Если однажды внезапно почувствовали легкий удар при прикосновении к металлической части устройства, это не случайность. Металлическая оболочка техники может стать проводником из-за неидеальной изоляции, повреждений в проводке или неправильной сборки, и тогда на ней появляется напряжение. Важно понимать, что именно приводит к такому явлению, чтобы избежать неприятных и даже опасных ситуаций. Для более полного и наглядного понимания советую обязательно посмотреть прилагаемые видео в начале и в конце статьи – там тема раскрыта максимально подробно и с практическими примерами.

Почему корпус бьет током: глубокий технический анализ причин

Когда корпус электрооборудования бьет током, это всегда сигнал о серьезной проблеме в электрической цепи. Причины такого явления могут быть связаны как с внутренними неисправностями устройства, так и с ошибками в проектировании или монтаже электросети. Понимание этих факторов крайне важно для безопасной эксплуатации и своевременного устранения неисправностей.

В основе проблемы обычно лежит утечка тока на корпус. Это происходит, когда в электроприборах нарушается изоляция проводников или повреждаются токоведущие элементы. В результате корпус, который должен быть безопасно заземлен или изолирован, становится источником опасного напряжения.

Основные причины, почему корпус бьется током

• Повреждение изоляции. Со временем изоляционные материалы теряют свои свойства из-за старения, механических воздействий или перегрева. Например, в электродвигателях часто случаются повреждения обмоток, что приводит к короткому замыканию на корпус.

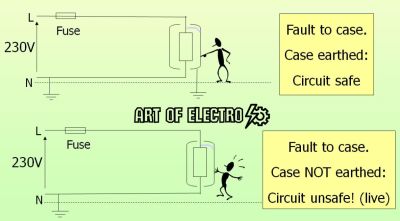

• Отсутствие или неисправность заземления. Если корпус не подключен к надежной системе заземления, ток утечки не будет отведен в землю, а корпус станет потенциальным источником поражения током.
• Попадание влаги или пыли. Влага, конденсат и пыль создают проводящие мостики между токоведущими частями и корпусом, что способствует появлению утечки тока.
• Применение некачественных или поврежденных материалов. Некачественная изоляция, дешевые компоненты без должного контроля снижают надежность оборудования и увеличивают риск токовых пробоев на корпус.

Для примера можно рассмотреть типичную ситуацию в бытовых электроприборах: если внутренняя обмотка мотора замыкает на корпус из-за нарушения изоляции, при включении устройства на корпусе может появиться напряжение около 220 В. Прикосновение к такому корпусу без заземления потенциально опасно и может привести к электротравме.

В промышленном оборудовании распространены случаи, когда из-за вибраций и механических нагрузок появляются микротрещины в изоляции, и ток частично «утекает» на корпус. Если при этом система защитного заземления не работает должным образом или отсутствует УЗО (устройство защитного отключения), риск поражения током значительно возрастает.

Диагностика и методы предотвращения

1. Проверка изоляции: с помощью мегомметра замеряют сопротивление изоляции между токоведущими частями и корпусом. Значения меньше нормативных (обычно менее 1 МОм) указывают на неисправность.
2. Проверка системы заземления: измеряют сопротивление контура заземления. Надежное заземление снижает риск поражения током, обеспечивая отвод утечки.
3. Использование УЗО: устройство защитного отключения оперативно отключит питание при появлении утечки тока порядка 10-30 мА, предотвращая тяжелые последствия.
4. Регулярный визуальный осмотр и техническое обслуживание: своевременная замена поврежденных кабелей, обновление изоляции и очистка оборудования.

Как практик с многолетним опытом, могу отметить, что игнорирование этих мер часто приводит к аварийным ситуациям, особенно в условиях повышенной влажности и пылеватой среды. Практический опыт показывает, что своевременная диагностика и правильное выполнение электроустановочных работ значительно снижают вероятность того, что корпус бьет током.

Электрические дефекты и повреждения изоляции как источник прикосновения к токоведущим элементам корпуса

При повреждении изоляционного слоя появляется путь для утечки электрического тока на корпус. Такой дефект может возникать по разным причинам: механические повреждения, старение материалов, воздействие влаги или химических веществ, а также перегрузки, вызывающие локальный перегрев проводников.

Причины и механизмы формирования электрических дефектов в изоляции

Механические повреждения изоляции – одна из распространённых причин. Например, в бытовой технике при неосторожном обращении или ремонте неизбежны царапины, надрывы и проколы защитной пленки или пластика. Качество изоляции также страдает от постоянных вибраций и тряски, что особенно актуально для промышленного оборудования.

Влага – ещё один серьёзный враг изоляции. Конденсат внутри корпуса, проникший через неплотности или трещины, снижает сопротивление изоляционного материала. В результате даже небольшое напряжение может привести к появлению токов утечки, которые создают разность потенциалов между корпусом и землёй.

Старение материалов проявляется в появлении микротрещин, высыхании и потере эластичности изоляции. В рабочих условиях это может привести к постепенному снижению её диэлектрических свойств. Часто подобное происходит в местах повышенного тепловыделения, где температура значительно превышает номинальные параметры.

• Пример из практики: На производственной линии обнаружен случай, когда корпус электрощита бил током из-за поврежденной изоляции одного из питающих кабелей. При визуальном осмотре были обнаружены следы термического повреждения изоляции, вызванные коротким замыканием на нагрузку.
• Другой пример – бытовая стиральная машина, где из-за попадания воды в моторный отсек произошло пробивание изоляции обмоток, что вызвало ощущение удара током при прикосновении к металлическому корпусу.

Важно понимать, что дефекты изоляции не всегда видимы невооружённым глазом. Часто поражённый участок настолько мал, что обнаружение требует специализированных методов диагностики – измерения сопротивления изоляции, поисковых клещей тока утечки, визуального контроля с применением ультрафиолета или тепловизора.

Наличие повреждений изоляции увеличивает вероятность возникновения ситуации, когда корпус бьется током, представляя опасность для человека. В таких случаях рекомендуется немедленное отключение оборудования и проведение технической диагностики с использованием качественных измерительных приборов и аттестованных специалистов.

Нарушение заземления и влияние системы уравнивания потенциалов на безопасность корпуса

На практике часто встречаются случаи, когда из-за избыточного сопротивления контакта заземляющего проводника или его полного обрыва, корпус оборудования остается под опасным потенциалом. Например, бытовой прибор с металлическим корпусом, не подключенный к контуру заземления, при повреждении изоляции внутри может оказаться под напряжением в несколько десятков вольт, что уже достаточно для получения электротравмы.

Роль системы уравнивания потенциалов

Система уравнивания потенциалов (СУП) – важный элемент электробезопасности, который позволяет снизить риск поражения током через корпус. Эта система объединяет все заземленные и зануленные элементы в единую сеть, уменьшая разность потенциалов между ними. Благодаря этому даже при нарушении заземления или срабатывании защитных устройств напряжения на корпусе практически не возникает.

Например, в промышленных и общественных зданиях деталям оборудования, трубопроводам, электрощитам и металлоконструкциям присваивается одинаковый нулевой потенциал. Это исключает появление опасных разностей напряжения между разными частями конструкции. В противном случае, при отсутствии уравнивания потенциалов, даже небольшой ток утечки на корпус может привести к поражению человека.

• Нарушение заземления часто связано с коррозией контактов, повреждением проводников или ошибками при монтаже.
• Недостаточно эффективная система уравнивания потенциалов повышает вероятность возникновения опасных потенциалов на корпусах оборудования.
• Регулярная проверка состояния заземления и СУП позволяет выявлять и устранять неисправности до возникновения аварийных ситуаций.

Важным моментом является проведение измерений сопротивления заземления. На практике значения более 4 Ом считаются недостаточно безопасными для систем низковольтного оборудования с металлическими корпусами. Дополнительное подключение проводника уравнивания потенциалов улучшает ситуацию, особенно в сложных электросетевых конфигурациях.

Индуктивные и емкостные наводки как причины прикосновенного напряжения на корпусе

Индуктивная наводка возникает при взаимодействии магнитного поля от токоведущих частей с металлическими корпусами, создавая токи, которые могут вызывать ощущение удара током. Емкостная наводка возникает из-за паразитной емкости между проводами и корпусом, приводя к появлению переменного напряжения на корпусе.

Ключевые факторы и последствия

• Индуктивная наводка: высокочастотные токи, возникающие из-за магнитного поля, воздействуют на корпус.
• Емкостная наводка: паразитная емкость между фазой и корпусом создает напряжение на корпусе.
• Прикосновенное напряжение: может привести к электрическому удару при контакте с корпусом без надежного заземления или защитных устройств.
• Заземление и уравнивание потенциалов: необходимы для минимизации напряжения на корпусах и повышения безопасности.
• Защитные меры: установка устройств защитного отключения (УЗО), регулярная проверка электросети и правильное монтажное исполнение.

Понимание природы индуктивных и емкостных наводок позволяет эффективно устранять прикосновенное напряжение на корпусах, повышая безопасность эксплуатации электрооборудования.
