Почему напряжение и ток имеют синусоидальную форму: причины и объяснения

Электрическая энергия, которую мы используем каждый день, передается с помощью переменного сигнала, который плавно меняет своё значение с течением времени. Такая волнообразная форма напряжения и тока объясняется особенностями генерации и передачи энергии, а также тем, как электрические машины и приборы реагируют на изменения в электрическом поле. Понять, почему электрические параметры именно такие, а не другие, помогает разбор физических процессов и принципов работы электроустановок. Чтобы глубже разобраться в этой теме и увидеть визуальные примеры, рекомендую в начале и в конце статьи посмотреть специальные видеоматериалы – они значительно облегчат восприятие и добавят наглядности всему изложенному.

Физические принципы формирования синусоидального напряжения в электромагнитных генераторах

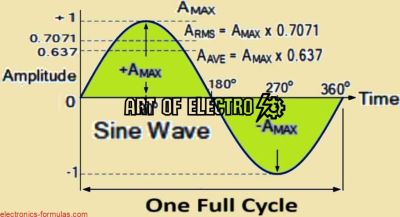

Ключевой физический принцип, лежащий в основе формирования синусоидального напряжения, – это изменение магнитного потока через катушку с постоянной угловой скоростью. Если магнит вращается с постоянной частотой, то магнитный поток через проводник изменяется периодически, что приводит к изменению ЭДС, индуцируемой в обмотке. В итоге график этой ЭДС имеет характерную форму синусоиды, а напряжение и ток в цепи следуют именно этому гармоническому закону.

Почему именно синусоида?

Прежде всего, синусоидальная форма напряжения – это следствие гармонического характера вращения ротора генератора. Ротор, совершая вращательное движение с постоянной угловой скоростью, обеспечивает плавное, непрерывное изменение положения магнитного поля относительно неподвижных катушек. Магнитный поток, проходящий через обмотку, изменяется по синусоидальному закону, что обусловлено проекцией вектора магнитного поля на поверхность катушки.

• Закон Фарадея гласит, что индуцированная электродвижущая сила пропорциональна скорости изменения магнитного потока в проводнике.
• Если скорость вращения постоянна, то изменение магнитного потока во времени принимается в виде синусоиды.
• Таким образом, напряжение на выходе генератора изменяется плавно, с регулярным переходом через ноль и симметрично относительно временной оси, что характерно для гармонических процессов.

Практический пример: в стандартных сетях переменного тока частота равна 50 или 60 Гц, что означает один полный цикл синусоидального напряжения за 20 или 16,7 миллисекунд соответственно. Такая частота обусловлена техническими характеристиками синхронных генераторов и удобством использования в энергосистемах. Именно при такой работе наблюдается стабильный режим выделения синусоидального напряжения без искажений, при минимальном механическом износе и оптимальных условиях для передачи энергии.

Роль конструкции генератора в формировании синусоиды

Важным элементом, определяющим качество синусоидального напряжения, является конструкция и правильное расположение обмоток статора. Обмотки в электромагнитных генераторах группируются таким образом, чтобы максимально точно улавливать изменение магнитного потока в синусоидальной форме. Для этого применяют распределённые обмотки и специальную форму полюсов ротора.

Пользуясь практическим опытом, отмечу, что даже незначительные отклонения в геометрии обмоток или дефекты в магнитном материале могут привести к искажениям синусоиды. Такие искажения проявляются в виде гармоник и пульсаций напряжения, что негативно сказывается на работе потребителей и снижает КПД генератора.

Синусоидальное напряжение и ток – связь и взаимозависимость

Индуцированное в генераторе синусоидальное напряжение непосредственно влияет на форму тока в нагрузке. Если убрать влияние нелинейных компонентов, ток также приобретает синусоидальную форму, так как в цепи действует гармоническое напряжение. Реальные нагрузки, содержащие резистивные, индуктивные и емкостные элементы, могут смещать фазу тока относительно напряжения, но форма остается близкой к синусоиде.

Понимание этих процессов имеет важное значение для инженера-эксплуататора, чтобы обеспечивать нормальное функционирование электрооборудования и предотвращать сбои, связанные с искажениями сетевого напряжения и токов.

Роль индуктивности и ёмкости в формировании синусоидального тока в переменных цепях

В переменных электрических цепях напряжение и ток часто принимают синусоидальную форму. Это напрямую связано с физическими свойствами индуктивности и ёмкости. Индуктивность, представленная катушками и дросселями, и ёмкость, заложенная в конденсаторах, влияют на фазу и амплитуду токовых и напряженческих волн, формируя именно те синусоиды, которые мы наблюдаем на практике.

На практике, если взять простые цепи с индуктивными и ёмкостными элементами, станет очевидно, что именно эти компоненты заставляют ток и напряжение менять свои значения по гармоническому закону. При этом, амплитуда и сдвиг фазы зависят от характеристик конкретных элементов и частоты переменного напряжения. Именно поэтому переменный ток в большинстве электроустановок имеет именно синусоидальную форму.

Влияние индуктивности на синусоидальный ток

Индуктивность создаёт магнитное поле вокруг проводника, когда через него проходит ток. Это магнитное поле пытается противодействовать изменению тока, вызывая индуктивное сопротивление, которое зависит от частоты сигнала. В переменных цепях индуктивное сопротивление растёт с увеличением частоты, что приводит к задержке изменения тока по фазе относительно напряжения.

На практике, при частоте порядка 50–60 Гц, стандартной для сетей переменного тока, катушка индуктивности с индуктивностью около 100 миллигенри вызывает заметный сдвиг фазы в 20–30 градусов. Это позволяет получить классическую синусоиду тока, отстающую по фазе от напряжения, что является естественным дляряд большинства электрических машин и трансформаторов.

Роль ёмкости в формировании синусоидального тока

Типичный пример – фазовый сдвиг в контакторах с конденсаторной компенсацией. Конденсатор ёмкостью около 10 микрофарад при 50 Гц может сдвинуть ток вперёд по фазе на 45 градусов. Такое поведение важно учитывать при проектировании и настройке систем, где требуется балансировка мощности или корректировка коэффициента мощности.

Взаимодействие индуктивности и ёмкости

В реальных электрических цепях индуктивные и ёмкостные элементы часто соединены последовательно или параллельно. Их взаимодействие создаёт резонансные явления и влияет на характер синусоидальных токов и напряжений.

• При равенстве индуктивного и ёмкостного сопротивлений цепь находится в резонансе.
• В резонансе ток достигает максимума, а напряжение и ток находятся в фазе без сдвига.
• Если индуктивность превышает ёмкость, ток отстаёт по фазе, а в обратной ситуации – опережает.

Практический пример: при настройке фильтров или гармонических фильтров важно правильно подобрать параметры катушек и конденсаторов, чтобы добиться необходимой формы тока без искажений. Это позволяет сохранить стабильность и эффективность работы электрооборудования.

Преимущества синусоидальных сигналов для передачи и преобразования электроэнергии в энергосистемах

Преимущества синусоидальных сигналов заключаются в обеспечении оптимальной работы электрических устройств и снижении потерь при передаче энергии.

Ключевые преимущества синусоидальных сигналов

• Максимальная эффективность передачи: Синусоида минимизирует энергетические потери и искажения на линиях электропередачи.
• Совместимость с оборудованием: Трансформаторы, двигатели и генераторы рассчитаны на работу с синусоидальным напряжением и током, что обеспечивает стабильность и долговечность.
• Простота анализа и контроля: Синусоидальные формы легко поддаются математическому анализу и контролю, что упрощает мониторинг и управление энергосистемой.
• Снижение электромагнитных помех: Однородность синусоиды уменьшает уровень шума и помех в системе.
• Универсальность и стандартизация: Использование синусоидальных сигналов позволяет стандартизировать оборудование и процессы в глобальных энергосистемах.
